鑄嘴分流部件

鑄嘴分流部件 鑄咀板楔形分流塊 鋁鑄扎楔形分流塊 鑄咀分流部件

鑄嘴分流部件是采用特定的耐火添加劑生產的高強纖維鑄嘴，此產品質地堅韌、耐壓強度高，具有優越的耐高溫性能及優良的支撐力；可做為工業窯爐溫度區間擋火隔熱的優良耐材。鑄嘴分流部件采用陶瓷纖維棉做原材料，真空成型制成，其強度高于纖維毯與真空成型氈，適用于對產品有剛性強度要求的應用領域。另外，根據應用需求，有更高容重的真空成型陶纖板產品，板的隔熱性能、耐磨性能及強度有進一步提高。鑄嘴分流部件配方中含有少量的有機結合劑來增強其冷態強度，在大約200℃到300℃第一次灼燒時有機物可灼減。

我艾文斯公司公開了一種鋁合金鑄嘴結構，包括鑄嘴上扇、鑄嘴下扇、左側板、右側板、底板和分流部件，共同組成一個扁平盒狀的鑄嘴結構，分流部件包括多個楔形分流塊，楔形分流塊的尖頭朝向鑄嘴結構的前端且多個楔形分流塊沿鑄嘴的寬度方向間隔設置，分流部件還包括一級分流組件，一級分流組件至少包括左橫板I、右橫板I和中間板I，左橫板I的右端與中間板I的左端之間設置間隙作為熔體通道I，右橫板I的右端至右側板之間為封閉段，右橫板I的右端與中間板I的右端之間設置間隙作為熔體通道II。本實用新型結構新穎，通過設置多級分流結構，能夠有效保證熔體在嘴腔內流動均勻，保證鑄嘴前沿出口金屬熔體的流量和溫度均勻，避免鑄嘴前端不同區域的溫差過大，從而實現板坯結晶組織均勻一致，生產出高質量要求的產品。

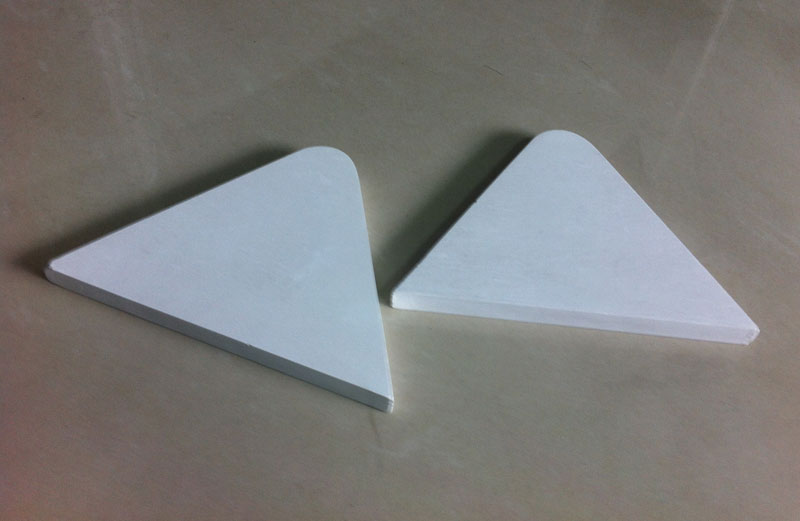

鑄嘴分流部件 分流墊片

鑄嘴分流部件產品優點：1、采用高純度纖維材料吸濾成型，經精密設備加工，尺寸控制精密，密度剛度合適；2、關鍵部位采用納米涂料強化，封孔表面，不脫層不粘性能好，增強抗鋁液侵蝕性能；3、內結構設計了合理性對稱式流道，滿足鋁液流體力學要求；

在鑄嘴分流部件的生產中，鑄軋機鑄嘴是一個重要部件，把鋁合金從鑄軋機前箱輸入輥縫的通道，而供流鋁合金鑄軋機鑄嘴結構(俗稱鑄嘴)結構的設計，直接影響到鑄板橫向質量分布的均勻性，從而在生產過程中容易出現鑄板帶材局部熱帶、冷線、孔洞等質量缺陷，影響到還料的深加工性能，甚至直接造成產品的報廢。鑄軋機鑄嘴在結構應滿足:鋁合金熔體通過前箱時流線合理(層流)，無死區(無紊流)；熔體在輥縫整個長度上分布均勻；熔體流入輥縫的溫度要均勻一致。

本實用新型的目的是通過以下技術方案實現的:左橫板1、右橫板I和中間板I，所述左橫板1、右橫板I和中間板I橫向水平設置于底板與楔形分流塊之間，左橫板I和右橫板I分別位于中間板I的左右兩側，左橫板I的左端至左側板之間為封閉段，左橫板I的右端與中間板I的左端之間設置間隙作為熔體通道I，右橫板I的右端至右側板之間為封閉段，右橫板I的右端與中間板I的右端之間設置間隙作為熔體通道II。分流部件還包括二級分流組件，二級分流組件設置在一級分流組件與楔形分流塊之間，二級分流組件至少包括兩塊橫向水平設置的分流橫板，分流橫板利用左側板、右側板以及分流橫板之間的位置關系，形成至少三個間隙作為熔體
通道III。
1、左橫板1、右橫板I和中間板I以同等高度橫向水平設置于底板與楔形分流塊之間。

2、左橫板I的左端通過一楔形塊I連接至左側板，左橫板I的下端抵緊底板I的上端；右橫板I的右端通過一楔形塊II連接至右側板，右橫板I的下端抵緊底板II的上端。

3、楔形分流塊之間的間隙從中部向兩側逐漸增大，且以熔體進口為中心沿鑄嘴的寬度方向呈對稱分布。

鑄嘴分流部件產品用途：
AdTech(艾文斯)生產的鑄嘴分流部件配合鑄嘴板裝配，用于鑄軋生產線中鋁板帶箔坯料的結晶成型及尺寸控制，采用高純度纖維材料真空吸濾成型，經精密設備加工制作；AdTech(艾文斯)的鑄嘴分流部件主要用來調節內部流量的分流均勻度，使內部金屬液存留溫度誤差降低，在鑄軋生產過程中有效保護鑄軋卷板內部組織層穩定，配合氮化硼涂料使用效果更佳。
