管式過濾設計原理：

管式過濾工作原理

管式過濾的技術理念基于熱交換原理：即在盡可能小的空間內提供盡可能大的接觸面積，形成極高的過濾介質表面積。 在熔融金屬過濾能力方面，管式過濾器提供的更高的接觸面積使得在特定的鑄造流量下能夠應用更細的過濾介質，與其他過濾裝置（深床過濾器、板式過濾器）相比，大大提高了過濾效率 。 過濾級別最高的Tubular組，理論上可以去除所有大于5μm雜質顆粒的純鋁水。

管式過濾理論流量計算：

管式過濾流量（m3/h）=管式組數*管式流量*60*管式組數
（注：管式流量根據所選管式組的過濾精度來選擇。）

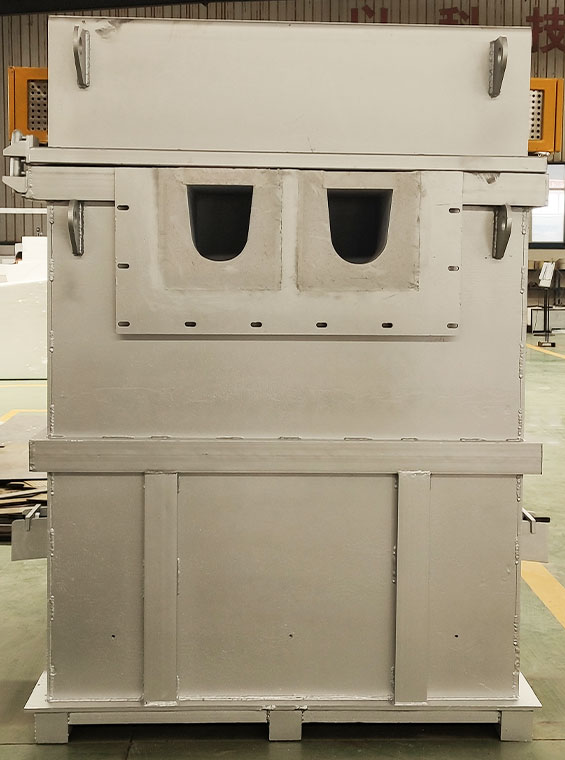

管式過濾設備的組成

管式過濾組件

管式過濾有 7 個主要組成部分：
1 箱體：主要由內襯、保溫層（纖維紙、納米板、硅酸鈣板、保溫填充材料、密封材料）、外殼組成； 主要含有鋁液和過濾介質。

2、箱蓋：主要由箱蓋材料、保溫層（纖維紙、纖維毯、鋁箔布）、錨釘、聚四氟乙烯組合密封圈組成； 主要支撐加熱部件和壓縮空氣管道，同時減少鋁液的溫度損失。
3 加熱元件：主要由硅碳棒、硅碳棒墊管式、爐氣熱電偶、鋁液熱電偶等組成； 主要是對柜體進行烘烤，保證柜內鋁液的溫度滿足生產工藝要求。
4管組組件：主要是管組、楔塊、管組吊裝工具、管組安裝工具。
5 電氣控制柜：主要由觸摸屏、PLC、電力調節器等組成； 主要根據管式過濾烘箱的要求和生產工藝曲線來控制加熱元件的加熱功率
